製品ラインナップ


項目  920MHz   2450MHz

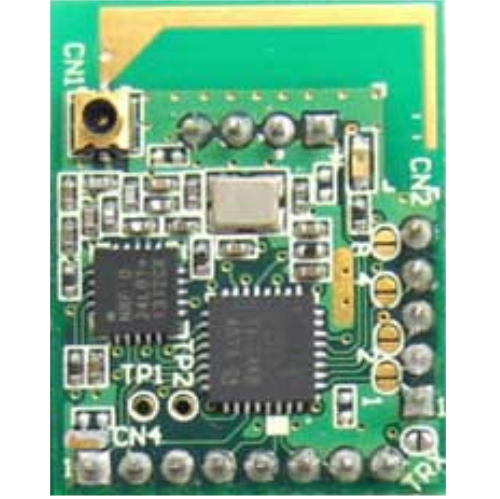

 S61RM  WD920MH  L01TRX WSN-24GA(※)
特徴  通信距離は低速ですが、電波の特性上障害物を回り込んで通信が出来るため、比較的遠距離と通信することが可能です。  通信速度は高速ですが、電波の特性上直進性が強いため、障害物があるとその影響を受けて通信距離が短くなります。
 主な用途 各種センサーの無線通信用途(電力・温度・エラー情報等) 近距離高速通信用途
   S61RM  WD920MH  L01TRX  WSN-24GA
 通信方式
解説
1:1,1:N
各製品、親機用に1台、子機用に1台(計2台)必ず必要です。
また1:Nとは親機1台に対し、子機は複数台接続ができます。
 マルチホップ通信

解説
   〇   〇
マルチホップ通信とは複数の無線モジュール子機が直接親機と通信するのではなく、子機から子機へ通信し親機と繋がります。万が一、通信が途絶えても新たに他の子機を探し繋がりますので、広範囲での通信を可能といたします。
周波数   920.6MHz

928.0MHz
922.5MHz

927.9MHz
 2405MHz

2480MHz
 2403MHz

2481MHz
 送信出力  20mW   1mW 1.4mW
受信感度  -104dBm    -94dBm(typ)
(250kbps通信時)
-85dBm
無線規格   ARIB STD-T108準拠   ARIB STD-T66準拠
電源電圧   DC3.0V
(2.7V~3.3V)
 DC3.0V
(2.5V~3.6V)
DC3.0V
(2.2V~3.6V)
 DC3.0V
(2.7V~3.3V)
サイズ   30X20X6.1mm 37X18.4X6mm 19X24mm   40X27X8mm
 データシート  PDF PDF  PDF
(※)WSN-24GAは丸紅情報システムズ株式会社が販売元です。

評価ボードをご用意しております。
通信機能の試験を簡単に行うことができるアプリケーションが実装された評価ボードで無線モジュールの性能をお試し頂けます。
項目  920MHz   2450MHz
 S61RM  WD920MH  L01TRX WSN-24GA(※)
 評価ボード   通信距離の評価用に。

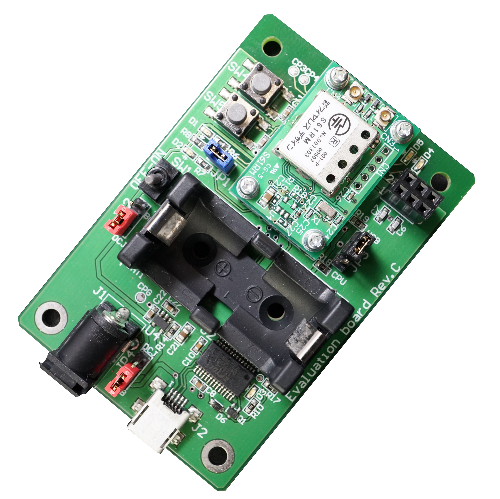

S61RM-DK
S61RM-DK
近日リリース
予定

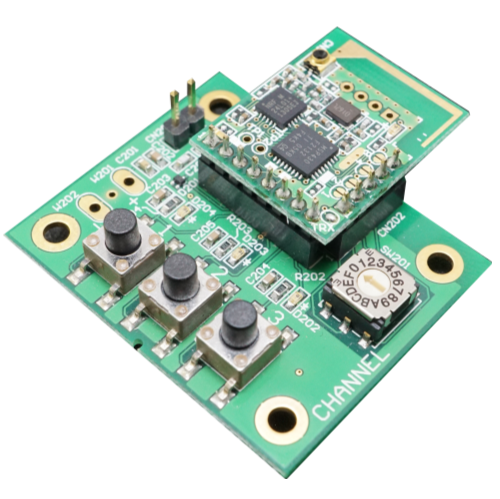

L01TRX-DKS
L01TRX-DK

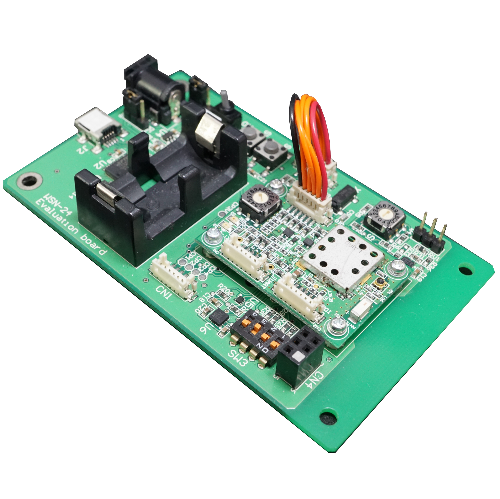

WSN-24-DK(※)
WSN-24-DK
 IoTの評価用に。

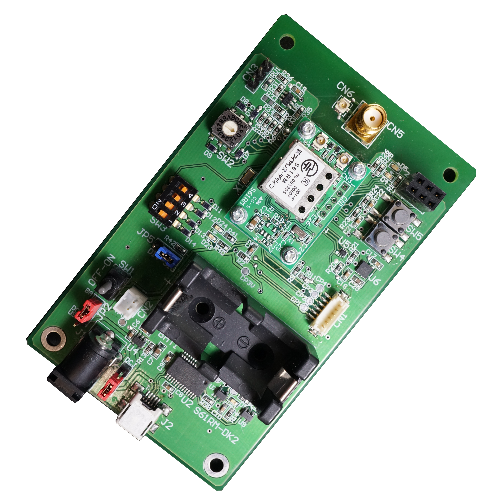

S61RM-DK2
S61RM-DK2
 L01TRX-DKSにA/D電圧設定機能を追加しました。

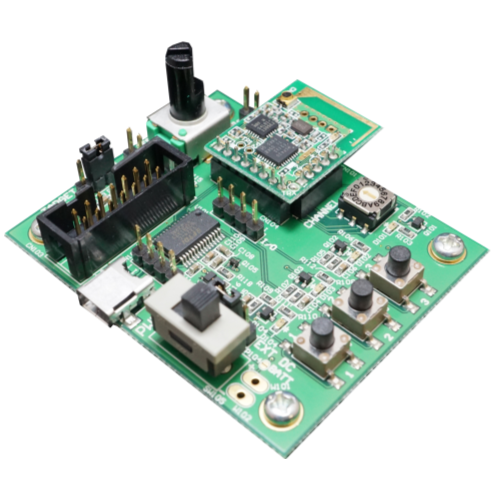

L01TRX-DK
L01TRX-DK
(※)WSN-24DKは丸紅情報システムズ株式会社が販売元です。

販売代理店(五十音順)

シンデン・ハイテックス株式会社
特別営業本部 特別営業部
ダイトロン株式会社
M&Sカンパニー
株式会社ナ・デックス
エレクトロニクス・コンポーネント事業部
株式会社マクニカ
ソリューション事業部
丸紅情報システムズ株式会社
製造ソリューション事業本部
